FSx for OpenZFS CSI Driver

このセクションに入る前に、メインのストレージセクションで紹介されたKubernetesストレージオブジェクト（ボリューム、永続ボリューム（PV）、永続ボリューム要求（PVC）、動的プロビジョニング、一時ストレージ）に精通しているべきです。

Amazon FSx for OpenZFS Container Storage Interface (CSI) Driverを使用すると、CSIインターフェースを提供することで、AWSで実行されているKubernetesクラスターがAmazon FSx for OpenZFSファイルシステムとボリュームのライフサイクルを管理できるようになり、ステートフルなコンテナ化アプリケーションを実行できます。

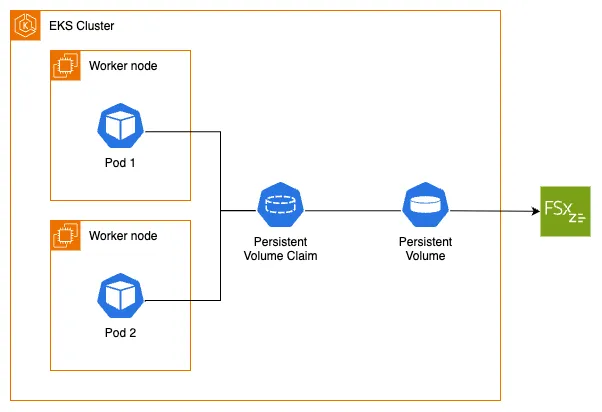

以下のアーキテクチャ図は、FSx for OpenZFSをEKSポッドの永続ストレージとして使用する方法を示しています：

FSx for OpenZFSを使用したアセット

EKSクラスターで動的プロビジョニングを使用してAmazon FSx for OpenZFSを利用するには、まずFSx for OpenZFS CSI Driverがインストールされていることを確認する必要があります。このドライバーはCSI仕様を実装しており、コンテナオーケストレーターがAmazon FSx for OpenZFSファイルシステムとボリュームのライフサイクル全体を管理できるようにします。

ラボの準備の一環として、CSIドライバーが適切なAWS APIを呼び出すためのIAMロールが既に作成されています。

Helmを使用してリポジトリを追加し、チャートを使用してFSx for OpenZFS CSIドライバーをインストールします：

~$helm repo add aws-fsx-openzfs-csi-driver https://kubernetes-sigs.github.io/aws-fsx-openzfs-csi-driver
~$helm repo update
~$helm upgrade --install aws-fsx-openzfs-csi-driver \
    --namespace kube-system --wait \
    --set "controller.serviceAccount.annotations.eks\\.amazonaws\\.com/role-arn"="$FSXZ_IAM_ROLE" \
    aws-fsx-openzfs-csi-driver/aws-fsx-openzfs-csi-driver


チャートがEKSクラスターに何を作成したか見てみましょう。例えば、クラスター内の各ノードでポッドを実行するDaemonSetがあります：


~$kubectl get daemonset fsx-openzfs-csi-node -n kube-system
NAME                   DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                 AGE
fsx-openzfs-csi-node   3         3         3       3            3           kubernetes.io/os=linux        52s


FSx for OpenZFS CSIドライバーは、動的プロビジョニングと静的プロビジョニングの両方をサポートしています。動的プロビジョニングでは、ドライバーはFSx for OpenZFSファイルシステムと既存のファイルシステム上のボリュームの両方を作成できます。静的プロビジョニングでは、事前に作成されたFSx for OpenZFSファイルシステムまたはボリュームをKubernetes内で使用するためのPersistentVolume（PV）に関連付けることができます。また、ドライバーはNFSマウントオプション、ボリュームスナップショット、ボリュームのサイズ変更もサポートしています。


ラボの準備の一環として、FSx for OpenZFSファイルシステムは既にあなたの使用のために作成されています。このラボでは、FSx for OpenZFSボリュームをデプロイするように設定されたStorageClassオブジェクトを作成して、動的プロビジョニングを使用します。


FSx for OpenZFSファイルシステムがプロビジョニングされており、FSxマウントポイントへのNFSトラフィックを許可する受信ルールを含む必要なセキュリティグループも一緒に提供されています。後で必要になるそのIDを取得しましょう：


~$export FSXZ_FS_ID=$(aws fsx describe-file-systems --query "FileSystems[?Tags[?Key=='Name' && Value=='$EKS_CLUSTER_NAME-FSxZ']] | [0].FileSystemId" --output text)
~$echo $FSXZ_FS_ID
fs-0123456789abcdef0


FSx for OpenZFS CSIドライバーは、動的プロビジョニングと静的プロビジョニングの両方をサポートしています：




  • 動的プロビジョニング：ドライバーはFSx for OpenZFSファイルシステムと既存のファイルシステム上のボリュームの両方を作成できます。これには、StorageClassパラメータで指定する必要がある既存のAWS FSx for OpenZFSファイルシステムが必要です。
    •

  • 静的プロビジョニング：これも事前に作成されたAWS FSx for OpenZFSファイルシステムまたはボリュームが必要であり、その後、ドライバーを使用してコンテナ内のボリュームとしてマウントできます。
    •



FSx for OpenZFSファイルシステムがワークショップによって作成されたとき、ファイルシステムのルートボリュームも作成されました。ルートボリュームにデータを保存するのではなく、ルートの下に別の子ボリュームを作成し、そこにデータを保存するのがベストプラクティスです。ルートボリュームはワークショップによって作成されたので、そのボリュームIDを取得し、ファイルシステム内にその下に子ボリュームを作成できます。


以下を実行して、ルートボリュームIDを取得し、Kustomizeを使用してボリュームStorageClassに挿入する環境変数に設定します：


~$export ROOT_VOL_ID=$(aws fsx describe-file-systems --file-system-id $FSXZ_FS_ID | jq -r '.FileSystems[] | .OpenZFSConfiguration.RootVolumeId')
~$echo $ROOT_VOL_ID
fsvol-0123456789abcdef0


次に、事前プロビジョニングされたFSx for OpenZFSファイルシステムを使用し、プロビジョニングモードで子ボリュームを作成するように設定されたStorageClassオブジェクトを作成します。


そのために、fsxzstorageclass.yamlファイルを調べてみましょう：


~/environment/eks-workshop/modules/fundamentals/storage/fsxz/storageclass/fsxzstorageclass.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: fsxz-vol-sc
provisioner: fsx.openzfs.csi.aws.com
parameters:
  ResourceType: "volume"
  ParentVolumeId: '"$ROOT_VOL_ID"'
  CopyTagsToSnapshots: "true"
  DataCompressionType: '"LZ4"'
  NfsExports: '[{"ClientConfigurations": [{"Clients": "$VPC_CIDR", "Options": ["rw","crossmnt","no_root_squash"]}]}]'
  ReadOnly: "false"
  RecordSizeKiB: "128"
  OptionsOnDeletion: '["DELETE_CHILD_VOLUMES_AND_SNAPSHOTS"]'
reclaimPolicy: Delete
allowVolumeExpansion: false
mountOptions:
  - nfsvers=4.2
  - rsize=1048576
  - wsize=1048576
  - timeo=600
  - nconnect=16
A
FSx for OpenZFS CSIプロビジョナーのprovisionerパラメータをfsx.openzfs.csi.aws.comに設定
B
ROOT_VOL_ID環境変数をParentVolumeIdパラメータに割り当て
C
VPC_CIDR環境変数をNfsExportsパラメータに挿入




kustomizationを適用します：


~$kubectl kustomize ~/environment/eks-workshop/modules/fundamentals/storage/fsxz/storageclass \
  | envsubst | kubectl apply -f-
storageclass.storage.k8s.io/fsxz-vol-sc created


StorageClassを調べてみましょう。プロビジョナーとしてFSx for OpenZFS CSIドライバーを使用し、先ほどエクスポートしたルートボリュームIDでボリュームプロビジョニングモードに設定されていることに注目してください：


~$kubectl get storageclass
NAME            PROVISIONER                RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
fsxz-vol-sc     fsx.openzfs.csi.aws.com    Delete          Immediate              false                  8m29s
~$kubectl describe sc fsxz-vol-sc
Name:            fsxz-vol-sc
IsDefaultClass:  No
Annotations:     kubectl.kubernetes.io/last-applied-configuration={"allowVolumeExpansion":false,"apiVersion":"storage.k8s.io/v1","kind":"StorageClass","metadata":{"annotations":{},"name":"fsxz-vol-sc"},"mountOptions":["nfsvers=4.1","rsize=1048576","wsize=1048576","timeo=600","nconnect=16"],"parameters":{"CopyTagsToSnapshots":"false","DataCompressionType":"\"LZ4\"","NfsExports":"[{\"ClientConfigurations\": [{\"Clients\": \"10.42.0.0/16\", \"Options\": [\"rw\",\"crossmnt\",\"no_root_squash\"]}]}]","OptionsOnDeletion":"[\"DELETE_CHILD_VOLUMES_AND_SNAPSHOTS\"]","ParentVolumeId":"\"fsvol-0efa720c2c77956a4\"","ReadOnly":"false","RecordSizeKiB":"128","ResourceType":"volume","Tags":"[{\"Key\": \"Name\", \"Value\": \"eks-workshop-data\"}]"},"provisioner":"fsx.openzfs.csi.aws.com","reclaimPolicy":"Delete"}

Provisioner:           fsx.openzfs.csi.aws.com
Parameters:            CopyTagsToSnapshots=false,DataCompressionType="LZ4",NfsExports=[{"ClientConfigurations": [{"Clients": "10.42.0.0/16", "Options": ["rw","crossmnt","no_root_squash"]}]}],OptionsOnDeletion=["DELETE_CHILD_VOLUMES_AND_SNAPSHOTS"],ParentVolumeId="fsvol-0efa720c2c77956a4",ReadOnly=false,RecordSizeKiB=128,ResourceType=volume,Tags=[{"Key": "Name", "Value": "eks-workshop-data"}]
AllowVolumeExpansion:  False
MountOptions:
  nfsvers=4.1
  rsize=1048576
  wsize=1048576
  timeo=600
  nconnect=16
ReclaimPolicy:      Delete
VolumeBindingMode:  Immediate
Events:             <none>


これでFSx for OpenZFS StorageClassと、FSx for OpenZFS CSIドライバーがどのように機能するかを理解したので、次のステップに進む準備ができました。UIコンポーネントを変更して、製品画像を保存するためにKubernetes動的ボリュームプロビジョニングとPersistentVolumeでFSx for OpenZFS StorageClassを使用します。
